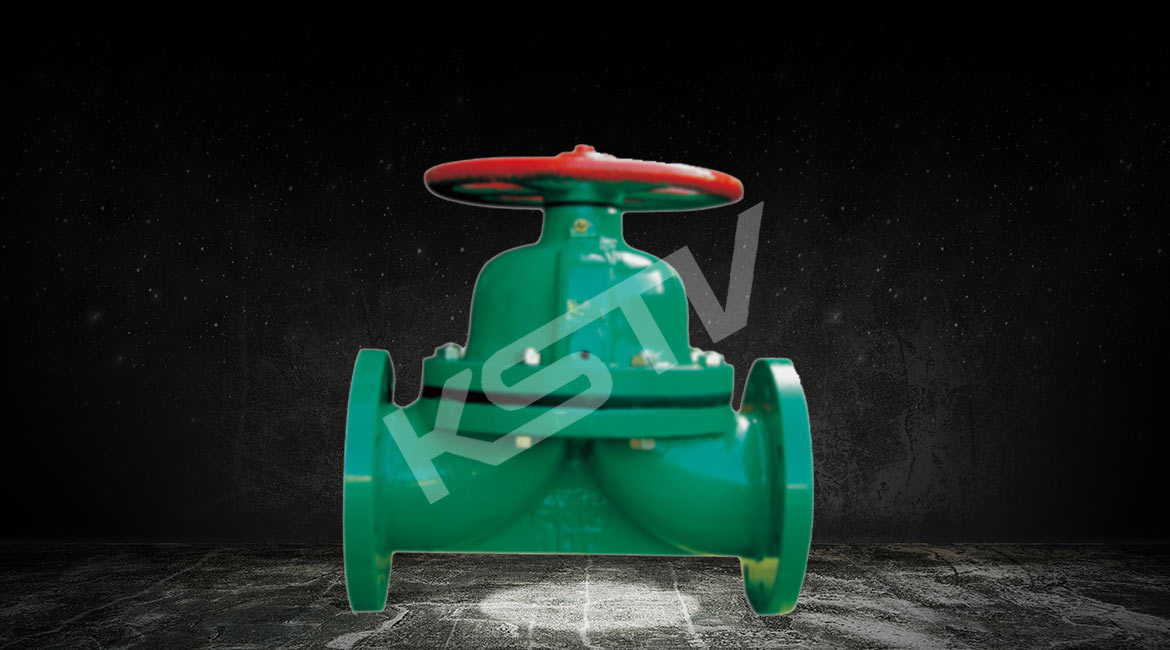

G41G襯膠隔膜閥產品特點

1.本係列閥門均係引進、消化、吸收英國桑德斯閥門公司專有技術製造的產品。

2.襯膠隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

3.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

4.視膠隔膜閥的閥體內腔表麵視複有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。

6.本閥由閥體、閥蓋、閥瓣、閥杆、隔膜和其它驅動零件等組成。

7.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

8.本閥采用標準：按照GB12239的規定，並符合BS5156的要求。

G41G襯膠隔膜閥產品用途

襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控製介質流動的啟閉機構

G41G襯膠隔膜閥各種視裹材質的推薦使用範圍

視裹材質（代號）	適用溫度	適用介質
硬橡膠（NR）	-10 ℃～85 ℃	除強氧化劑（如銷酸、鉻酸、濃流酸及過氧化氫等有有機溶劑）外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%流酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）	-10 ℃～85 ℃	具有良好的耐磨性能。主要用於50%以下的流酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠（IIR）	-10 ℃～120 ℃	抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠	（CR）-10 ℃～120℃	動物油、植物油和無機潤滑油及pH值變化範圍很大的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹	-40℃～100 ℃	非腐蝕性介質

G41G襯膠隔膜閥隔膜材質的推薦使用範圍：

隔膜材質（代號）	適宜溫度	適用介質
丁基膠（B級）	-40℃～100℃	良好的耐酸堿性。85%流酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠（Q級）	-50℃～100℃	用於淨化水、無機鹽、稀釋無機酸。

G41G襯膠隔膜閥主要性能參數：

型號	公稱通徑DN（mm）	工作壓力WP（Mpa）	試驗壓力（Mpa）		試驗溫度（℃）
			密封	強度
G41J W-16	20-50	1.6	1.76	2.4	常溫
G41J W-10	65-200	1.0	1.1	1.5

G41G襯膠隔膜閥主要連接尺寸

DN(mm)	PN (MPa)	WP (MPa)	主要外形尺寸 (mm)										適用範圍	重量
			L		D1	D	D0		Z	H	溫度（°C）	介質		重量
			J型	W型	D1	D	D0		Z	H	溫度（°C）	J型	W型
20	1.6	1.6	121	117	75	105	70	13.5	4	103	小於等於100	一般腐蝕性	非腐蝕性	3
25			131	127	85	115	83	13.5		112				4.3
32			150	146	100	140	114	17.5		144				6.5
40			163	159	110	150	114			156				7.9
50			194	190	125	165	140			177				10.6
65	1.0	1.0	220	216	145	185	165			164.5				17.6
80			258	254	160	200	230		8	181.5				25.5
100			309	305	180	220	280			253				36.2
125			362	356	210	250	280			282				47.5
150			412	406	240	285	368			366.5				74
200			527	521	295	342	483	22						143
