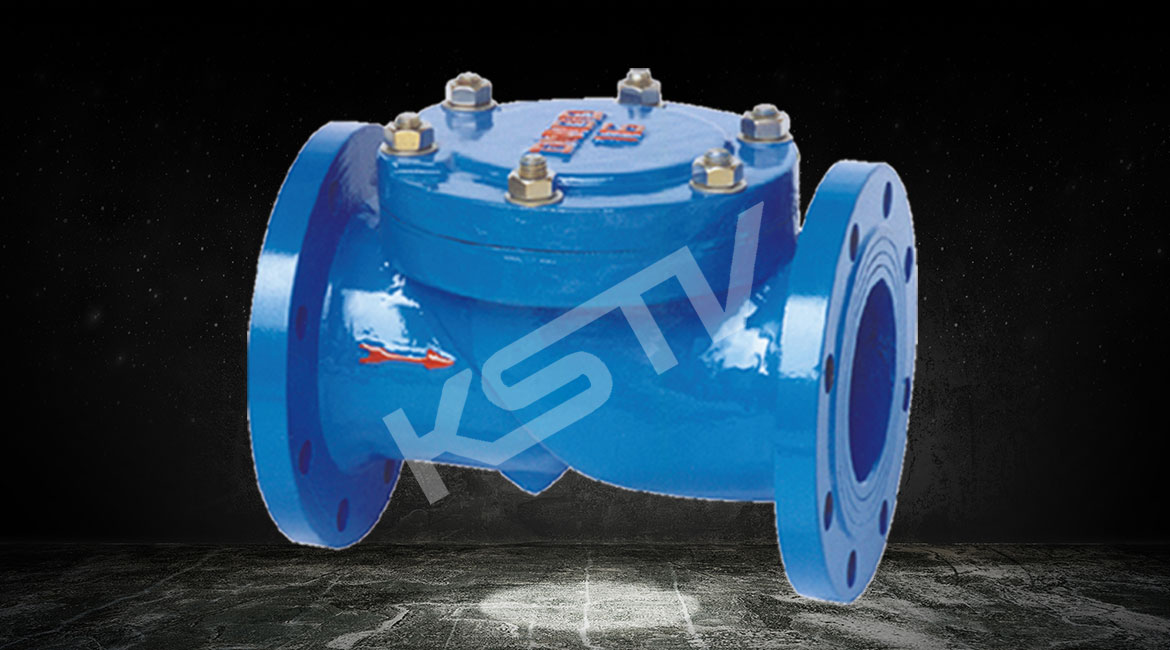

該閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用於給排水係統、石油、化工等工業部門的管道出口處，防止介質逆流。由於本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓製而成，耐衝刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。
HC44X橡膠瓣止回閥主要技術參數
公稱壓力 1.0 1.6 2.5
殼體試驗壓力 1.5 2.4 3.75
密封試驗壓力 1.1 1.76 2.75
介質溫度 ≤80℃
適用介質 清水、油品
HC44X橡膠瓣止回閥主要零件材料
|
閥體、閥蓋 |
鑄鐵、鑄鋼 |
|
閥瓣 |
橡膠組合件 |
|
彈簧 |
不鏽鋼 |
HC44X橡膠瓣止回閥主要外形尺寸
|
公稱通徑 |
L |
H |
|
40 |
165 |
165 |
|
50 |
203 |
165 |
|
65 |
216 |
185 |
|
80 |
241 |
200 |
|
100 |
292 |
220 |
|
125 |
330 |
280 |
|
150 |
356 |
285 |
|
200 |
495 |
340 |
|
250 |
622 |
395 |
|
300 |
698 |
445 |
|
350 |
787 |
505 |
|
400 |
914 |
565 |
|
450 |
978 |
615 |
|
500 |
978 |
670 |
|
600 |
1295 |
780 |
